Plantas Agua Potable

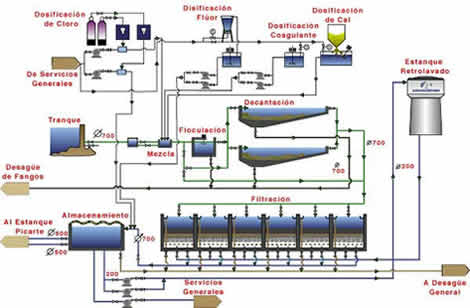

Planta de Tratamiento de Llancahue

Captación:

En la captación del agua existe una barrera frontal que hace las veces de un pequeño embalse, desde donde se conduce el agua, a través de aducciones, hasta la Planta de Tratamiento.

Potabilizacion:

En la planta de tratamiento el agua pasa por una canaleta, lugar donde se mezclan los productos químicos: cal, cloro y sulfato de aluminio.
Siguiendo su camino, el agua llega hasta un estanque floculador (Volumen 272 m3 ), aquí se produce la unión y aglomeración de las partículas coloidales causantes de la turbidez, llamadas flóculos. Este efecto es favorecido por la turbulencia generada por dos revolvedores electromecánicos. La mezcla formada en la fase anterior llega hasta dos unidades sedimentadoras (Volumen total de 2.607 m3 ). En esta etapa, los flóculos producidos son removidos del agua por la gravedad debido a su mayor peso.
Sin embargo, el agua aún presenta algunas partículas y flóculos livianos que no lograron sedimentar, por lo que es imprescindible una etapa de filtración para su retención y eliminación posterior.
El sistema de filtración está compuesto por 6 unidades independientes. Presentan como material filtrante un lecho mixto formado por una capa superior de carbón ( 45 cm . de espesor), y otra de arena cuarcítica de 25 cm. ambas soportadas por un lecho de grava de 30 cm.

Con el propósito de reducir y eliminar la presencia de microorganismos potencialmente peligrosos para la salud humana, se realiza el proceso de desinfección. El agente desinfectante usado es una solución de cloro. Posteriormente, el agua se conduce hasta un estanque de almacenamiento de 780 m (3), donde además se le aplica una dosis de flúor.

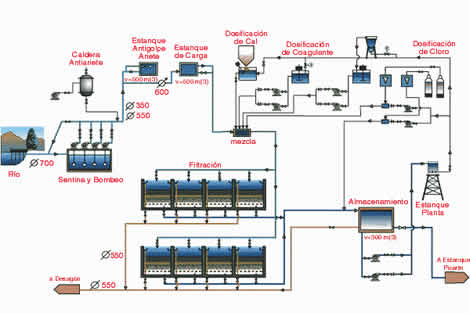

Planta de Tratamiento Cuesta de Soto

Captación:

Este sistema capta el agua desde la ribera sur del río Calle Calle, aproximadamente a unos 8 Km . al oriente de la ciudad, mediante una cañería de acero de 700 mm de diámetro que se comunica con una sentina. Desde aquí el agua es impulsada 1,20 kilómetros aproximadamente mediante 4 equipos motobombas de 300 HP cada uno, que elevan el agua 90 mts. , hasta un estanques de 500 m3. en la cima del cerro Cuesta Soto, para alimentar la planta de tratamiento.

Potabilizacion:

El agua ingresa a la planta a través de una canaleta de hormigón armado, diseñada para producir la mezcla del agua con los productos químicos necesarios para el proceso. En esta planta se agrega cal y sulfato de aluminio en función de las características del agua cruda.
La canaleta también tiene como misión determinar el caudal y la turbidez del agua de entrada.
Una vez que el agua ha entrado en contacto con los productos químicos es conducida hasta el sistema de filtración. Previo a ello, el agua recibe una dosis de cloro (precloración), con el objeto de eliminar organismos molestos, en especial las algas.
Los filtros están constituidos por 8 unidades con características de filtración con tasa declinante. El material filtrante está formado por un lecho mixto que consta de una capa superior de 45 cm . de carbón y otra de arena cuarcítica de 25 cm ., las que se apoyan sobre un lecho de grava de 30 cm.
El agua filtrada se desinfecta con una solución de cloro para garantizar su calidad sanitaria, siendo entonces conducida hasta un estanque de hormigón armado de 300 m3 de capacidad. Desde éste, a través de una cañería de 800 mm de diámetro, se traslada por la gravedad hasta el Estanque Picarte y desde allí a la población para su consumo.

Finalmente, tanto desde la Planta Llancahue , como de Cuesta de Soto, el agua es enviada por gravedad mediante sendas aducciones de diámetros 400, 500, 630 y 800 mm, hasta los Estanques de Regulación y Reserva, con capacidad para almacenar 10.000 m3 ubicados en distintos puntos de la ciudad, en los sectores Inés de Suárez y Avda. Picarte, esquina Huemul, y luego desde allí se distribuye a la población para su consumo.
